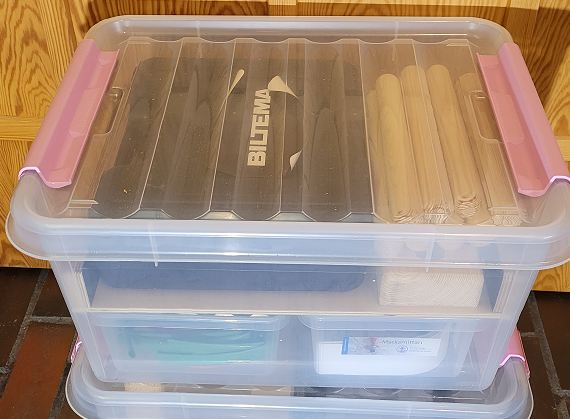

Kuvassa ”nappuloiden” valmistusasema.

Näitä tuotantoasemia on kaksi samanlaista pakkausta

kuljetuslaatikko kaikkine tarvikkeineen.

Pakkauksessa
- kuumailma puhallin
- tangot, jota käytetää apuna supistuksissa
- teline johon esivalmisellut tangot sijoitetaan
- jälkikäsittelyrata (jäähdytys rata)
- paljon valmistuksessa tarvittavaa…

Kuvassa valmistusasema kansi avattuna

Valmistusasema on kaksikerroksinen.

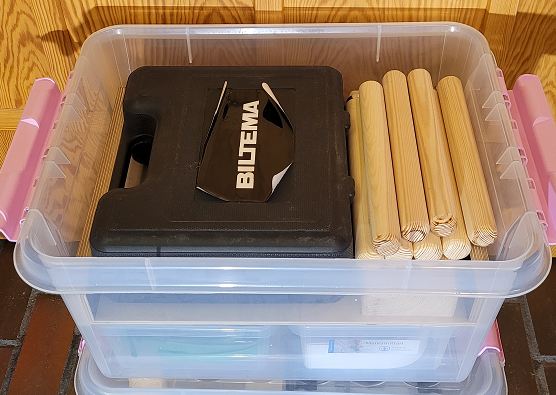

Kuvassa aseman ylempi kerros.

Vasemmalla kuumailmapuhallin.
Tämä malli ei tarvitse erillistä jalustaa, vaan sitä voi käyttää ”selällään” turvallisesti.

Oikealla supistamiseen tarvitavat aputyökalut.

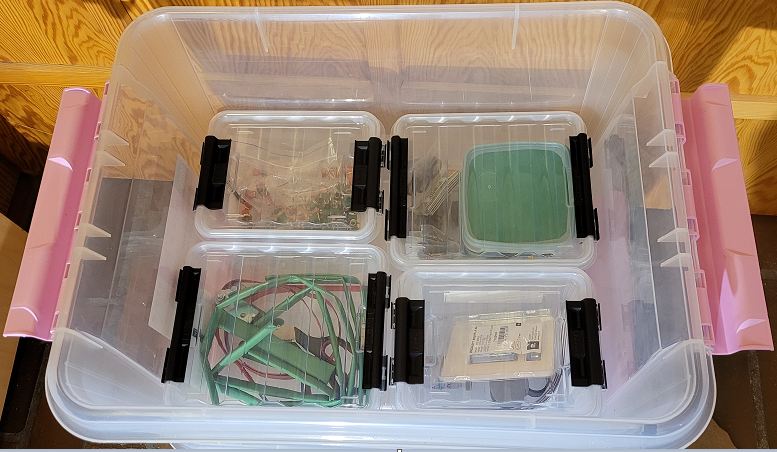

Supistusaseman pakkauksen alempi kerros.

Alemmassa kerroksessa on 4 tarvikelaatikkoa

1 Supistettaville nappuloille enne supistusta ja supistuksen jälkeen sitten ne tänne takaisin.
Muista laittaa eriväriset nappulat eri pusseihin helpottaa valtavasti kokoonpanoa.

2 supistemuovit punainen ja vihreä katkaisemattomana. Erikois työkalu värimerkkien valmistukseen

3 muovipakkaukset erivärisille merkkiväreille.

4 kaikenlaista pientä aputarviketta.

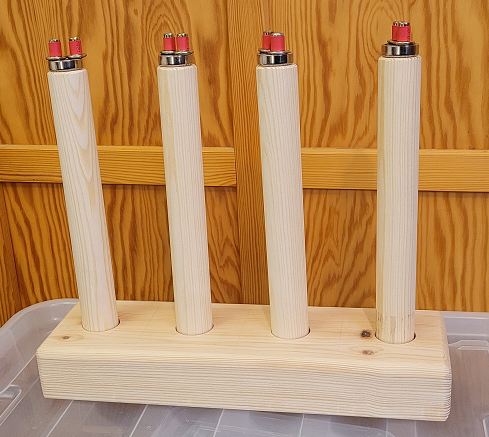

Kuvassa Supistuksen aputangot ja teline niille.

Avustaja on suorittanut esivalmistelut.

Tankoihin on kiinnitettu ”nappulat” ja niiden päälle on asetettu supistusmuovit.

Tankoja on tämänjälkeen säilytettävä pystyasennossa, muuten supistemuovit putoat pois paikoiltaan.

Onneksi meillä on sitävarten suunniteltu teline.

Kiitos MV & RV

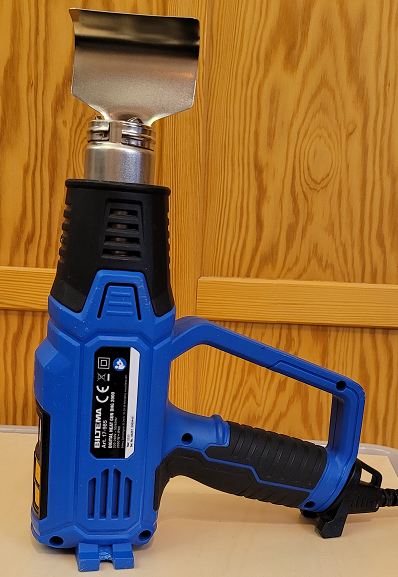

Kuvassa supistukseen käytetty kuumailmapuhallin.
(Biltema Kuumailmapistooli DHG 2000)

Huomaa, että kyseinen malli on suunniteltu siten, että sitä voidaan käyttää turvallisesti myös pystyasennossa, mikä on erityisen tärkeää tässä työskentelyssä.

Näin kuumailmapuhaltimelle ei tarvitse suunnitella / rakentaa erillistä telinettä, mikä on myös turvallisuus tekijä.

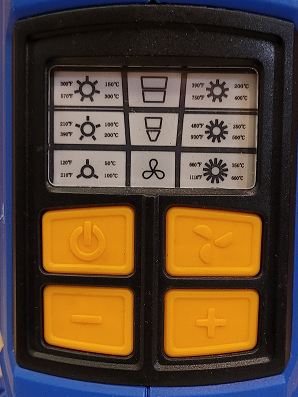

Kuvassa kuumailmapuhaltimen säätöpaneli.

Kuumailmapuhaltinessa on tarkka ja monipuolinen säätömahdollisuus mikä helpottaa ja nopeuttaa työskentelyä huomattavasti.

Säätötoimitoja
Lämpötila alue 50 – 6 00 C astetta
Lämötila vaihtoehtoja 12 kpl.
Puhallinnopeukia 2 # 250 / 550 l/min
Teho 2 000 W

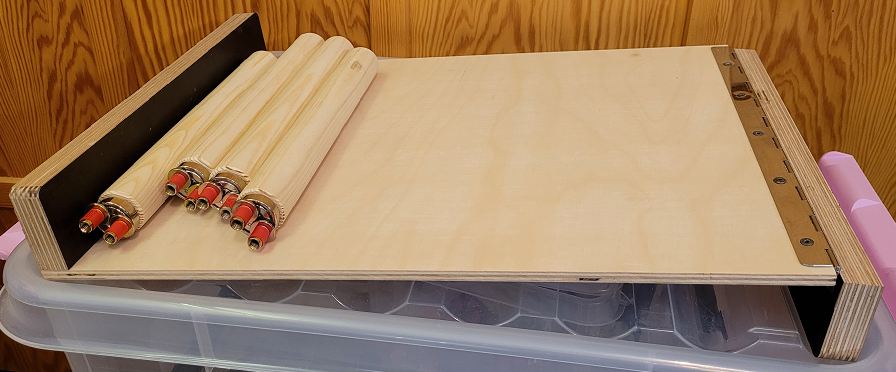

Päätynappuloiden jälkikäsittelyrata.

Supistuksen jälkeen päätynappulat ovat melko pitkään niin kuumia, ettei niitä voi käsitellä ilman hansikkaita.

Asia on ratkaistu jälkikäsittelyradalla. Huomaa rata on hieman kalteva, jolloin tuotteet järjestyvät automaattisesi siten, että vanhimmat (jäähtyneet) alimpana.

Radan toinenpää on saranoitu ja voidaan kääntää jolloin se sadaan mahtumaan mukavasti kuljetuslaatikkoon.

Kuvassa pakkauksen alemmantason yksi tarvikelaatikko.

Huomaa, että erivärisiä nappuloita ei ole sekoitettu.

Vihreät ja punaiset nappulat on sijoitettu omaan pussiin kokoonpanon helpottamiseksi.

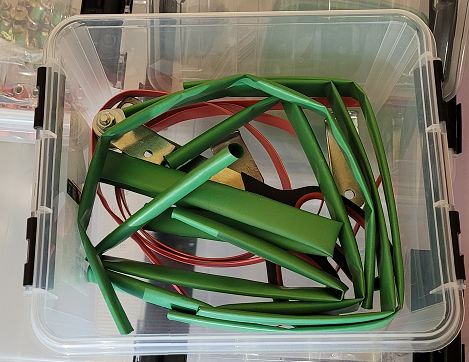

Kuvassa pakkauksen alemmantason yksi tarvikelaatikko.

Laatikossa punaista ja vihreä supistemuovia ennen katkaisemista määrämittaan.

Supistemuovien alla pilkistää hieman supistemuovien katkaisemiseen määrämittaan tarkoitettu erikoistyökalu.

Kiitos RV

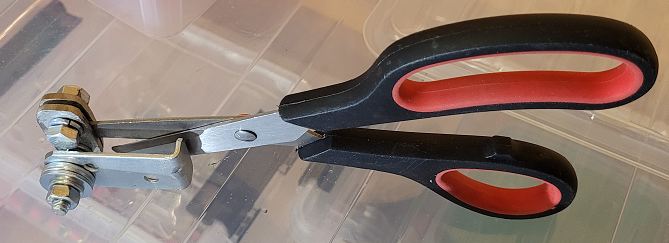

Erikoistyökalu supistemuovin katkaisuun.

Supistemuovit tulee katkaista hyvintarkkaan tavoitemittaan, jotta lopputuote on siisti.

Katkaisu asetettuun tavoitemittaan ei onnistu moneltakaan käsivaralta kovinhelposti.

Siksi supistemuovien katkaisua varten määrämittaan on suuniteltu erikoistyökalu.

Katkaisumitta on säädettävissä tarvittaessa.
Ohjurin etäisyys leikkauskohdasta on säädettävissä lisäämällä tai poistamalla prikkoja ohjurin edestä.
Yksi prikka muutta pituutta noin yhden millin.

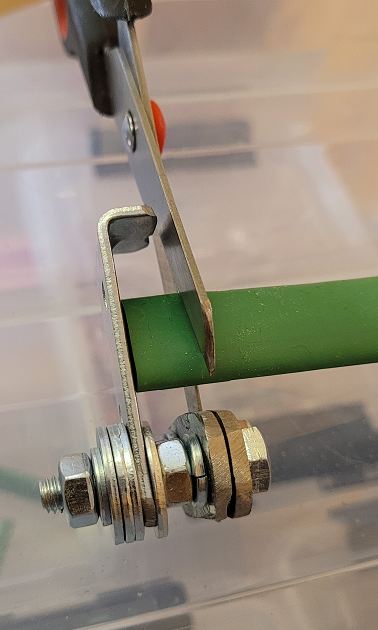

Toinen kuva katkaisutyökalusta
(kuvassa työkalu on ylösalaisin kuvaustekniikka)

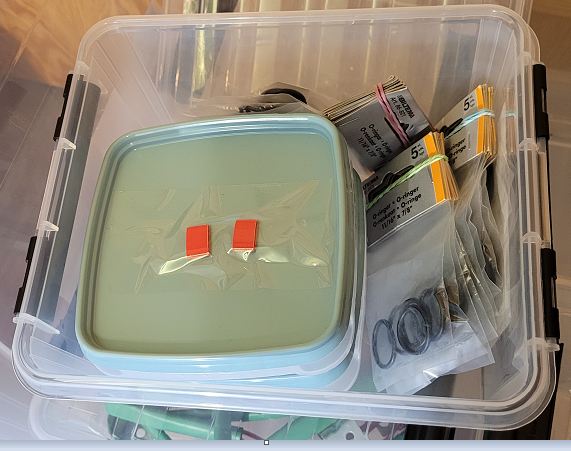

Yksi alemmantason tarvikolaatikoista.

Laatikon sisällä pikkulaatikot erikseen kummallekkin määrämittaan katkaistuille supistemuoveille.

Samassa laatikossa on myös muuta tarpeellista, kuten työkalut supistemuovileikkurin säätöön.

Tilapäisesti myös lopputuotteeseen tulevat O- renkaat.

Tuotantolinjan kehittely on vielä hieman vaiheessa. Oikeasti O- renkaat kuuluvat loppukokoonpanolaatikkoon mutta sitä ei ole vielä hankittu.
