Kuvassa etikettien liimausasema

Näitä samanlaisia etiköintiasemia
on kaksi samanlaista pakkausta

kompakti kuljetuslaatikko kaikkine tarvikkeineen.

Pakkauksessa
-liimausjigi
- tarvittavat säätötarvikkeet
- kuusikappaletta kuljetuslaatikoita tuotteille

Eli osia valmiille tuotteille on pakkauksessa
6 x 24 = 144 kpl yhdessä etiköintiasemassa.

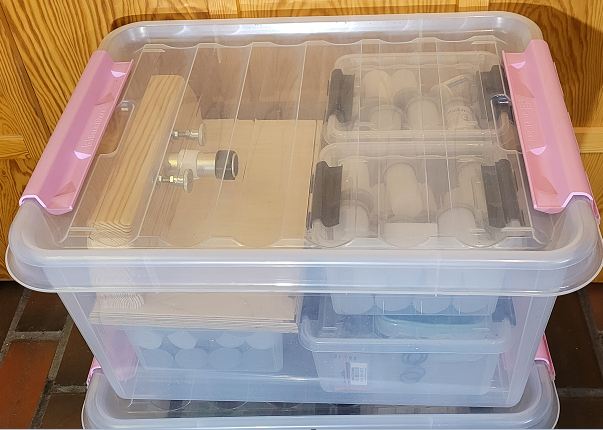

Kuvassa samapakkaus kansi avattuna.
Kuljetuspakkaus on kaksikerroksinen.
Kuvassa ylempi kerros.

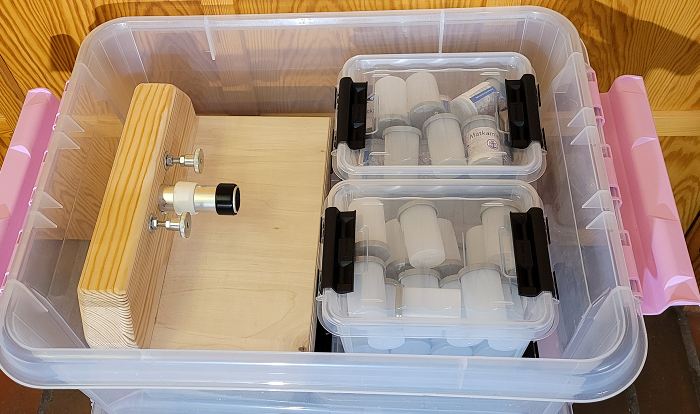

Vasemmalla näkyy etikettien liimausasema.

Oikealla kaksi tuotteiden kuljetuslaatikkoa
Kumpaankin kuljetuslaatikkoon mahtuu 24kpl tuotteita.

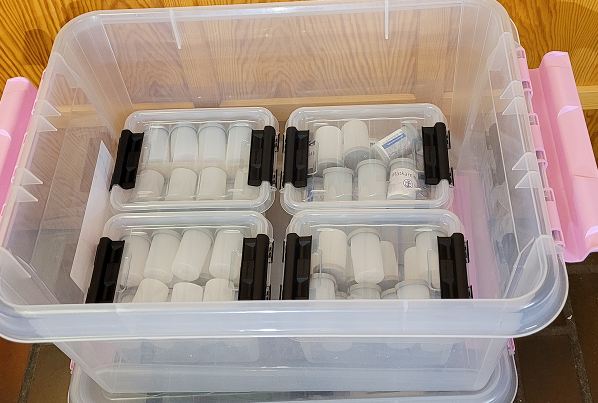

Etiköintiaseman pakkauksen alempi kerros.

Alemmassa kerroksessa on neljä kappaletta tuotteiden kuljetuspakkauksia eli 4 x 24 = 96 kpl.

Kun ylemmä kerroksessa oli kaksi tuotteiden kuljetuslaatikkoa on pakkauksessa tilaa 6 x 24kpl eli 144 tuotteelle.

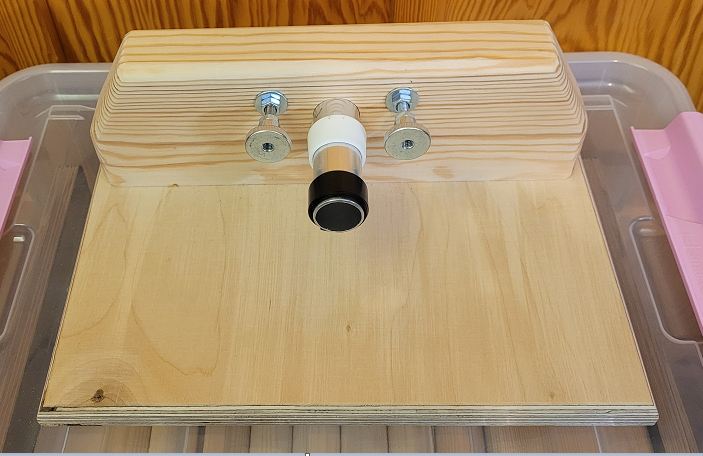

Kuvassa etiköintiasema lähikuvassa.

Etiköintiasenan alusta on tarkoituksella tehty melkomassiiviseksi kahdesta syystä.

Nin se pysyy työskennellessä paremmin paikoillaan.

Samalla sillä on hyvä leputtaa käsiä työskentelyn aikana.

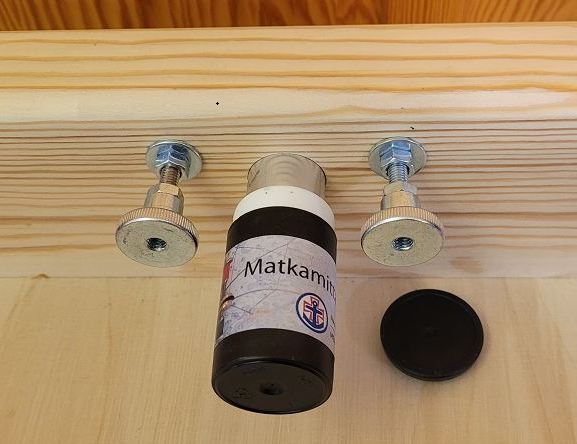

Etiköintiasema, jossa valmis tuote.

Aloitetaan uuden pakkaustyypin sovits asemaan.

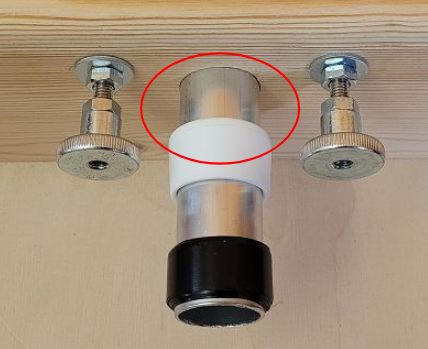

Huomaa valkoisen renkaisen etäisyys.
Se on tässä edellisen pakkaustyypin jäljiltä, se ei todennäköisesti ole oikeassa paikasa ja haitta säätöjä.

Uusi pakkausmalli ei mennyt kunnolla paikoilleen ja siksi mustan perusteipin päältä on jo poistettu valkoinen säätöteippi.

Huomaa pieni ero kuvissa!

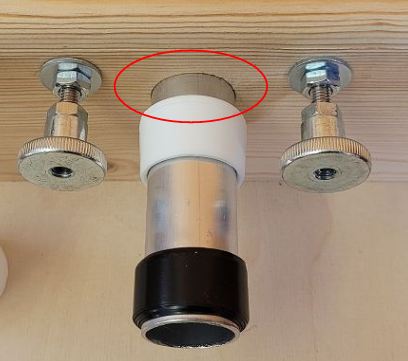

Valkoinen tuklirengas on nyt siirretty lähemmäs laitteen runkoa. Tämä on välttämätöntä seuraavaa säätövaihetta varten.

Etuosan säätö ei onnistu, jos valkoinen tukirengas estää uuden kotelomallin asettumista kunnolla paikoilleen.

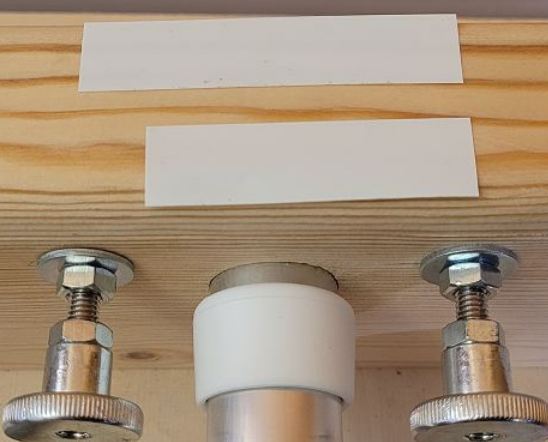

Säätöteipin mitoitus

Edellisen mallin säätöteippi oli liian pitkä, eikä uusi pakkausmalli mennyt kevyesti paikoilleen.

Siksi teippi poistetiin ja asetettiin malliksi
(ylempi teippi)

Näin uusi säätöteippi on helppo mitoittaa hieman lyhemmäksi.

Lyhempi teippi osottauti sopivaksi tälle pakkausmallille.

Uuden pakkaustyypin sovitus paikoilleen.

Etuosa on nyt säädetty kohdalleen.
Ei ”hölsky”, mutta pakkaus menee kevyesti paikalleen.

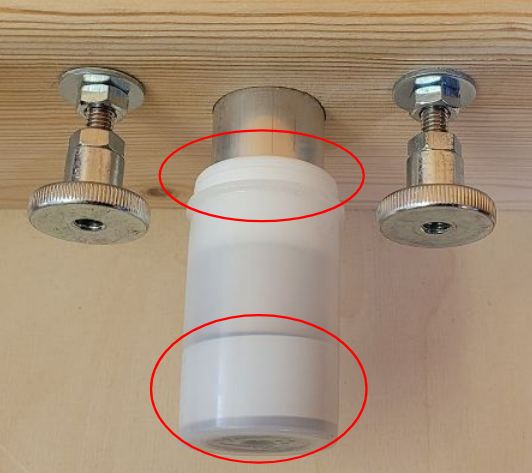

Huomaa valkoinen tukirengas on vielä liian kaukana, koska se on säätämättä.

Säädä nyt valkoinen tukirengas kohdalleen

Tarkist ensin, että uusi pakkaus malli on painettu pohjaan asti.

Vedä sen jälkeen valkoista tukirengasta niin, että se kosketta pakkausta vain vähän.

Tukirengas on kartionmallinen, jos tuntuu, ettei työstettävä pakkaus pysy riittävän hyvin paikoilleen siirrä tukirengasta noin 1 mm eteenpäin. Testaa ja säädä tarvittaessa lisää.

Tämä säätö on nyt suoritettu. Siirry seuraavaan.

Etiköintiaseman säätö alkamassa.

Vasemmanpuoleisella säädöllä vaikutetaan etiketin korkeuteen pakkauksessa. Ttodennäköisesti tätä ei tarvitse säätää. Jos säädät vasenta se vaikuttaa voimakkaasti myös toiseen säätöön, eli säädettävä ensin.

Todennäköisesti vain oikeanpuoleista säätöruuvia joudut säätämään.

Tämä säätö vaikuttaa siihen, että etiketin alku ja loppupäät tulevat samalle korkeudelle valmiissa palkkauksessa.

Löysää nimenomaan KUVAN mutteria avaimella.

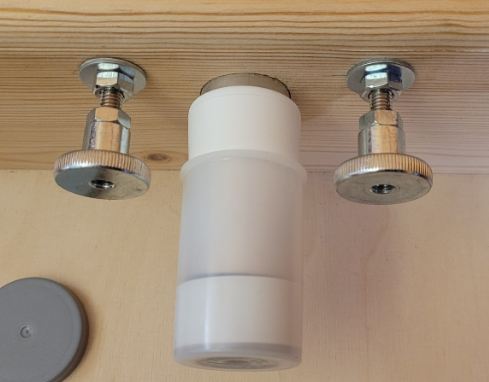

Etiketin suoruuden säätö.

Olet jo avannut lukitusmutterin, jossa kiintoavain.

Kireeä nyt alumiinista säätöpyörää.
Käytä säätämiseen apuna säätöpyörän juuressa olevaa mutteria. Tee säätö aina 1/6 kierroksen monikertoina.(mutteri on kuusikulmainen)
Säädä mutterin kulma aina ylös.

Kiristä lopuksi lukitusmutteri, jossa kiintoavain.
Kiristä vain kevyesti, tämä ei ole mikään voimannäytön paikka.

Pidä kirjanpitoa tekemästäsi säädöidtä, jotta tiedät mitä tehdä jos joudut uusimaan säädön.
